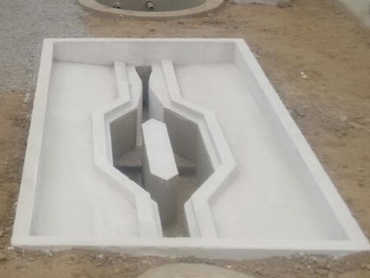

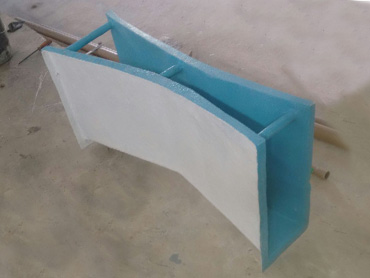

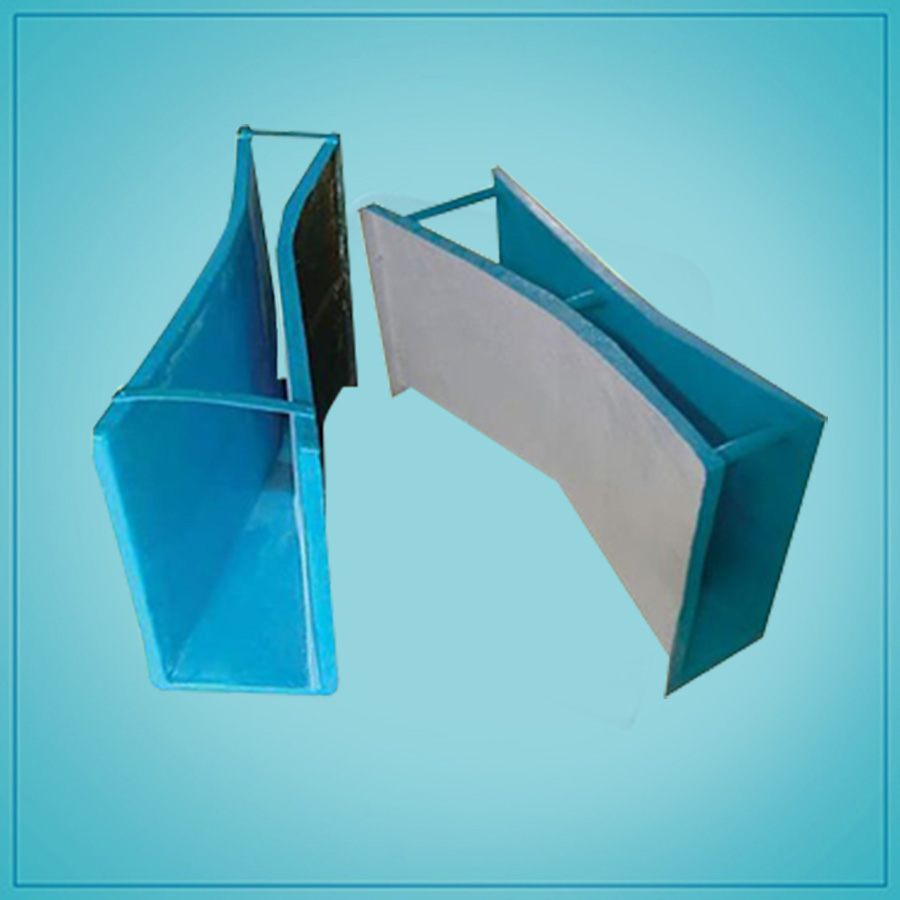

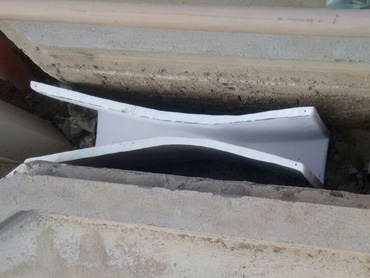

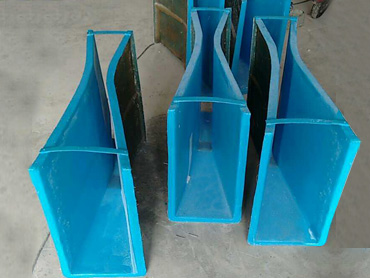

Calha Parshall
A medição de vazão em condutos livres, particularmente em canais abertos, é um dos problemas mais importantes no estudo da hidráulica aplicada. Entre os inúmeros dispositivos propostos os mais utilizados são os medidores de regime crítico, entre eles as ditas calhas. Nas calhas de medição de vazão, a água é submetida a uma concentração produzida pelas laterais ou pela elevação do fundo do canal ou por ambas.
Uma característica comum das calhas medidoras é a formação proposital de uma onda de refluxo próximo a sua saída, o que conduz a uma perda de carga correspondente três a quatro vezes menor que a observada em um vertedor de mesma capacidade.
Entre estes dispositivos de medição um dos mais populares é o medidor Parshall ou vertedor parshall, inventado pelo engenheiro americano do Serviço de Irrigação do Departamento de Agricultura dos Estados unidos, Ralph Leroy Parshall (1881-1960), que o criou com base nos estudos de Venturi. Desenvolvido em tamanhos padronizados de 3" até 10', largura nominal "W" de sua garganta (Tabela 1), hidraulicamente é um tipo de medidor Venturi. Inicialmente destinado a aplicações em canais de irrigação, este medidor de vazões passou a ser conhecido como Calha Parshall, em honra ao seu criador, e hoje é frequentemente empregado além da função original, também como um efetivo misturador de soluções químicas nas estações de tratamento de água.
Objetivo
É amplamente utilizado em estações de tratamento de água para desempenhar duas funções importantes:
É relativamente fácil e contínuo medir o fluxo de água para dentro e para fora do sistema. Atua como um misturador rápido para promover a dispersão do coagulante na água durante o processo de coagulação.
Pode medir líquidos contendo sólidos em suspensão, como resíduos industriais e domésticos. Seu princípio de funcionamento é semelhante ao de um tubo de risco. O fluido está em um estado estável em sua seção de convergência, evitando a influência da velocidade. A instalação é fácil e barata.
É usado nos seguintes sistemas:
• Saneamento • Indústrias químicas • Indústrias de mineração • Indústrias Petrolíferas • Indústrias alimentícias • Indústrias de pescados • Frigoríficos
